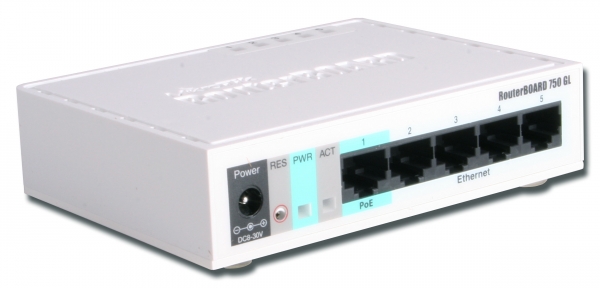

Cara Setting Microtik Routerboard 750

MikroTik RouterOS™ adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot. Mikrotik dibuat oleh MikroTikls sebuah perusahaan di kota Riga, Latvia. Bagi yang belum tau, Latvia adalah sebuah negara yang merupakan “pecahan” dari negara Uni Soviet dulunya atau Rusia sekarang ini. Dengan nama merek dagang Mikrotik mulai didirikan tahun 1995 yang pada awalnya ditujuka untuk perusahaan jasa layanan Internet (PJI) atau Internet Service Provider (ISP) yang melayani pelanggannya menggunakan teknologi nirkabel atau wireless. Saat ini MikroTikls memberikan layanan kepada banyak ISP nirkabel untuk layanan akses Internet dibanyak negara di dunia dan juga sangat populer di Indonesia. http://www.sejutablog.com/pengenalan-mikrotik/  dan microtik.co.id

Cara Setting dan Connect Microtik Routerboard 750

Jika Mikrotik yang digunakan baru maka tidak perlu dilakukan reset tapi jika sudah pernah disetting maka perlu dilakukan reset terlebih dahulu dengan langkah-langkah sebagai berikut.

• Pasang kebel LAN yang terhubung ke internet pada eth1
• Tekan tombol power dan tahan
• Pasang kabel power tunggu beberapa saat hingga lampu indikator berkedi-kedip dan mati lalu lepaskan tombol power
• Pasang kebel LAN yang terhubung ke komputer pada eth3

Proses Installasi

Masuk ke Edit Connection > Wired Connection 1 > Edit > IPv4 settings > Automatical (DHCP)> kemudian pilih Save

Ganti IP Address komputer menjadi DHCP lalu conneckan jika tidak bisa connec ganti dengan IP Address 192.168.88.12 dan Gateway 192.168.88.1

Buka file winbox yang telah didownload di http://mikrotik.co.id/download.php klik kanan buka dengan wine

Maka akan muncul tampilan seperti di atas

Lalu Connect To : dengan MACC Address

 login : admin kemudian pilih Connect

Tunggu sebentar hingga muncul tampilan seperti diatas kemudian pilih Remove Configuration

Langkah selanjutnya pilih Interfaces

Pilih eth1 tekan tombol C untuk memberikan nama eth1 : WAN

 eth2 : NOC

eth3 : LAN DHCP

 Setelah selesai memberikan nama langkah selanjutnya pilih IP Adress

Pili tanda +

Masukan IP Adress : 192.168.100.1/24 dengan Interface : ether2 > Apply > OK

Kemudian pilih + lagi dan masukan IP Adress : 212.212.212.1/24 (bebas) Interface : ether3 (LAN DHCP) > Apply > OK

Jika telah selesai maka seperti di atas

Setelah selesai pemberian IP Address kita keluar dari Winbox dan ganti IP Adress komputer menjadi static (192.168.100.1) dan gateway 192.168.100.0 kemudian save dan connectkan. Masuk kembali ke Winbox Connect To : dengan IP Address > Connect

Pilih IP > DHCP Cleint > Klik +

Pilih ether1 (WAN) > Apply > OK

Maka hasilnya seperti di atas

Pilih IP > DHCP Server

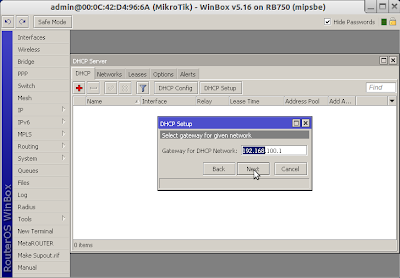

Pilih DHCP Setup

Pilih ether3 (LAN DHCP)

Pilih Next

Pilih Next

Pilih Next

Pilih Next

Pilih Next

Untuk masuk DNS Server pilih IP > DNS > Masukkan Servers : 8.8.8.8 dan 8.8.4.4 > Apply > OK

Pilih IP > Firewall

Pilih NAT

Pada Out. Interfaces > beri tanda "!" dan pilih ether3

Selanjutnya pada Action pilih masquerade > Apply > OK

Untuk mengecek apakah apakah setting telah berhasil pilih New Terminal lalu ping 8.8.8.8

Setelah selesai kita cek apakah LAN DHCP kita berjalan atau tidak dengan memindah kabel LAN ke ether3 atau menggunakan komputer lain

Kemudian ganti IP Address komputer dengan Automatical (DHCP) kemudian cek dengan ifconfig

Kemudian ping ke google.com atau ping 8.8.8.8 untuk memastikan internya dapat berjalan

Langkah terakhir yaitu mengganti user name dan password

Pilih System >  logging

Pilih Users kemudian ganti user > Apply

Masukkan password yang baru > Apply > OK > OK

Maka tampilan winbox akan menjadi seperti di atas jika kita ingin Log in

(BLC TELKOM - KPLI KLATEN)
